| 产品特性：6KV | 是否进口：否 | 产地：台湾 |
| 加工定制：是 | 类型：便携式安全仪器 | 品牌：华仪 |
| 型号：EST-310 | 测量范围：6KV | 测量精度：0.1% |
| 电源电压：220V | 用途：安规测试 |

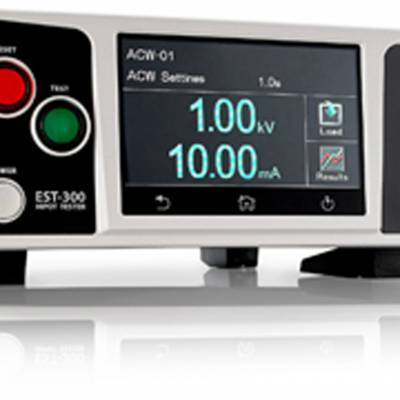

更轻、更薄小
A4面积的尺寸设计，便于任何空间摆设配置，搭配重量仅5.5公斤可堪称市场上最轻巧的耐压测试仪，不但让用户携带方便更增加器材的使用弹性。
三合一耐压测试仪
单机拥有完整功能: 交流耐压(ACW)、直流耐压(DCW)、及绝缘阻抗(IR)。可随意组成多种不同测试程序，满足各种测试需求。
高度测试效率
此产品搭配EEC***之缓升上限功能(Ramp-High)与充电下限功能(Charge-Low)技术，可设定电流判断的上下限值，过滤人为因素造成的回路断线，以及电器特性的脉冲电流所造成的测试误判，提升整体测试效率。
快速放电、安全关键
EEC***之快速放电装置，能使被测物在测试后50ms的极短时间内放电，避免残余电压造成人员触电风险，增强测试环境安全度。
提高制造生产质量
EST-300 具有***指标性的ARC电弧侦测功能，许多知名大厂***专用的测试标准，可透过侦测被测物异常电流回路，筛选出线路短路不良品，避免微小锡渣及绝缘空间不足等因素造成生产品日后绝缘崩溃，提高制造生产质量。
安全认证
TüV认证(EN 61326-1)，质量***且值得信赖。
型号 | EST-310 | EST-320 | EST-330 | |
额定输入 | ||||
交流电压 | 100 - 120Vac / 200 - 240Vac±10% 自动换档 | |||
视在功率 | 360 VA | |||
频率 | 50/60 Hz ± 5% | |||
交流耐压测试 | ||||
额定输出 | 5KVAC / 20mA | |||
输出电压范围 | 0 - 5.00 kVac | |||
电压分辨率 | 0.01 kVac | |||
电压***度 | (1% 设定值 + 0.5% 输出档位) | |||
输出频率 | 50Hz / 60Hz ± 0.1% | |||
输出波形 | 弦波, Crest Factor = 1.3 - 1.5 | |||
输出调整率 | ± (1% 输出值 + 5V), 从空载到满载 | |||
量测电流范围 | 0.000 - 20.00 mA | |||
电流分辨率 | 0.001 / 0.01 mA | |||
电流***度 | 0.000 - 4.000 mA | (1% 量测值 + 1% 量测档位) | ||
3.50 - 20.00 mA | ||||
缓升时间 | 0.1 - 999.9s | |||
缓降时间 | 0 - 999.9s | |||
测试时间 | 0, 0.3 - 999.9s , (0 = 连续输出) | |||
时间分辨率 | 0.1 s | |||
时间***度 | ± (0.1% 设定值 + 0.05s) | |||
电弧检测 | 检测档位从 1 - 9 (9 为最灵敏) | |||
直流耐压测试 | ||||
额定输出 | - | - | 6KVDC / 7.5 mA | |
输出电压范围 | - | - | 0 - 6.00 kVdc | |
电压分辨率 | - | - | 0.01 kVdc | |
电压***度 | - | - | (1% 设定值 + 0.5% 输出档位) | |
输出连波 | - | - | <5% (6KV / 7.5 mA 在纯阻负载下) | |
量测电流范围 | - | - | 0.0 - 7.5 mA | |
电流分辨率 | - | - | 0.1μA/0.001mA/0.01mA | |
电流***度 | 0.0 - 400.0μA | - | - | (1% 量测值 + 1% 量测档位) |
0.35 - 4.00 mA | - | - | ||
3.50 - 7.50 mA | - | - | ||
缓升时间 | - | - | 0.1 - 999.9s | |
缓降时间 | - | - | 0, 1.0 - 999.9s | |
测试时间 | - | - | 0, 0.4 - 999.9s , (0 = 连续输出) | |
时间分辨率 | - | - | 0.1s | |
时间***度 | - | - | ± (0.1% 设定值 + 0.05s) | |
缓升上限电流范围 | - | - | 0.0 - 7.5 mA | |
充电下线电流范围 | - | - | 0.0 - 350.0uA 或 自动设定 | |
快速放电时间 | - | - | <50 msec 于轻载时1 | |
电弧检测 | - | - | 检测档位从 1 - 9 (9 为最灵敏) | |
绝缘阻抗 | ||||
额定输出 | - | 1KVDC / 50 GΩ | ||
输出电压范围 | - | 30 - 1 KVdc | ||
电压分辨率 | - | 1 Vdc | ||
电压***度 | - | (1% 设定值 + 0.5% 输出档位) | ||
阻抗量测范围 | - | 0.100 MΩ - 50 GΩ | ||
阻抗分辨率 | - | 0.001 / 0.01 / 0.1 /1 MΩ | ||
阻抗量测精准度2 | 0.100 - 999.9 MΩ 输出 30-499V内 | - | ±(7% 量测值+0.1% 量测档位) | |
1 - 10 GΩ 输出 30-499V内 | - | ±(15% 量测值+0.1% 量测档位) | ||
0.500 - 999.9 MΩ 输出500-1000V内 | - | ±(2% 量测值+0.1% 量测档位) | ||
1 - 9.999 GΩ 输出 500-1000V内 | - | ±(5% 量测值+0.1% 量测档位) | ||
1 - 50 GΩ 输出 500-1000V内 | - | ±(15% 量测值+0.1% 量测档位) | ||
缓升时间 | - | 0.1 - 999.9s | ||
缓降时间 | - | 0, 1.0 - 999.9s , (0 = 关闭) | ||
测试时间 | - | 0, 0.5 - 999.9s , (0=连续输出) | ||
延迟时间 | - | 0.5 - 999.9s | ||
时间分辨率 | - | 0.1s | ||
时间***度 | - | ± (0.1% 设定值 + 0.05s) | ||
充电下线电流范围 | - | 0.000 - 3.500 μA 或自动设定 | ||
一般规格 | ||||
界面 | USB , PLC Remote | |||
记忆组 | 30 个测试步骤 (一个档案最多30个测试步骤) | |||
显示器 | 4.3 吋彩色触控屏幕 | |||
人员安全机制 | 内建防高压触电线路 , 高压触电电流450μA | |||
语言 | 英文 , 繁体中文 , 简体中文, 日文 | |||
操作安全机制 | 屏幕锁定 | |||
操作环境 | 0 - 40oC, 20 - 80%RH | |||
使吋 (宽 x 高 x 深), mm | 215 x 88.1 x 300 | |||
净重 | 5.46 Kg | |||
台湾华仪 EST-310 EST-300系列 耐压测试仪 主要技术参数
1. 在以下电容负载与测试电压条件下 (1μF<1KV, 0.75μF <2KV, 0.5μF <3KV, 0.08μF <4KV, 0.04μF <5KV, 0.015uF <6KV) , 放电时间低于 100 msec
2. 操作环境建议: 当量测电流档位<150nA时 , 建议湿度低于60% .
