TYPE-C数字音频转接线测试仪

型号：YG-658

关键词：TYPE-C耳机、TYPE-C耳机半成品板、TYPE-C转3.5mm，TYPE-C耳机测试

【简介】

  TYPE-C数字音频转接线测试仪主要用于TYPE-C耳机半成品板和TYPE-C转3.5mm成品线的一致性测试，适用于工厂做TYPE-C耳机批量产品的一致性检测。



主机YG-658

【测试仪组成】

仪器名称：TYPE-C数字音频转接线测试仪

标配软件：YG-658数字耳机测试仪2022-专业版

标配设备：1台主机YG-658+1块测试板+1条3.5 to 3.5转接线

标配配件：12V电源，USB线

【功能特点】
1、 采用32位ARM高速处理器设计。
2、 支持TYPE-C数字音频转接线自动测试，支持成品数字耳机人工测试（不支持模拟耳机）。
3、 支持WAV文件双声道16位、24位、32位PCM编码，44.1K、48K，96K、192K、384K采样率（高采样率可能兼容性不好）。
4、 支持耳机播放双声道16位、24位、32位PCM编码，44.1K、48K，96K、192K、384K采样率（耳机也支持的情况下）。
5、 支持耳机录音单、双声道16位、24位PCM编码，44.1K、48K，96K、192K、384K采样率（耳机也支持的情况下）。
6、 支持全速（12M）/高速（480M）USB，支持USB Audio Class 1.0（UAC1.0）、USB Audio Class 2.0（UAC2.0）音频协议。
7、 持绝大多数耳机方案（杰里、菁音、瑞昱等等）。
8、 测试转接线时，一次性自动完成MIC、功放输出、Rd电阻、工作电流、TYPE-C插头管脚、线控按键等的测试，测试完成后可以转到人工监听人工做进一步的测试。
9、 可以测出断线、错线、短路等常见问题。
10、 人工测试时快速反应，插入耳机0.5秒内出音乐，波形显示麦克风声音，显示线控按键，麦克风可以回放到耳机，人工判断耳机音质、左右声道错位、短路、线控按键问题、咪头问题，兼容95%以上耳机
11、 线控按键可通过声音反馈到耳机中，比如“加“，“减”，“播放”提示音，用户能从耳机中听到自己按了哪个键。
12、 模拟耳机可以通过数字转接线测试。
13、 半成品音频插头可以通过测试架测试。
14、 由于测试座使用率很高，容易损坏，所以采用分体设计，方便更换。
15、 各种保护措施避免仪器使用过程中受到损坏，防静电保护，防短路保护，直接短路USB电源也不会损坏。
16、 内置1G以上内存卡存放WAV文件，通过USB线插到电脑变U盘，可自行更换音乐
17、 附送一些适合测试用的音频和音乐。
18、 可以设定最多60个测试文件，不同产选用不同的测试文件。
19、 永远在线升级，在***下载运行PC软件，USB线连电脑即可升级
20、 工厂可用于替代手机批量测试Type-C数字耳机、打标序列号，档口可用于检测耳机和查看USB设备参数
21、 IPS高清显示屏，大视角。


【主要测试项目】

1).被测产品的工作电流。
2).音频信号(耳机)输出幅度。
3).音频输入(麦克风)输入幅度。
4).线控按键(播放/暂停/音量+/音量-)的响应是否正确。
5).CC线下拉电阻阻值。
6).TYPE-C插头引脚的连接状态(开路/短路)。
7).通过设置被测项目的上下限值，检测批量产品的一致性。

【应用领域】

TYPE-C耳机半成品板/TYPE-C转3.5mm成品线的批量一致性测试。

【操作图】

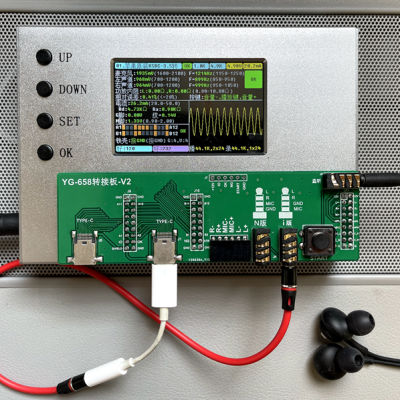

主界面
