商品描述

 现货现货、不用等货、有需要的来电议价，价格让您满 意

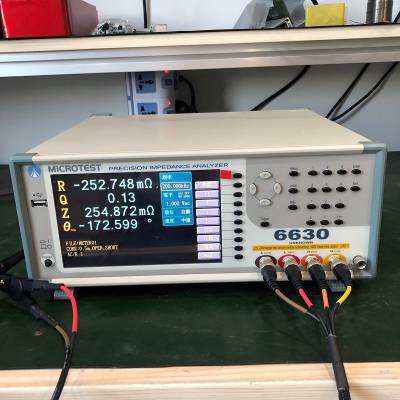

阻抗分析仪6630，***阻抗分析仪 (Precision Impedance Analyzer) 测试频率范围为DC，10Hz-30MHz，测定级别10mV-2Vrms(***小分辨率1mV)的***阻抗分析仪。可以进行交流信号的LCR测试，直流阻抗(DCR)测试，测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试，并支援RS232、 LAN、USB 和 GPIB PC 连线能力。

信号源频率范围: DC, 10Hz ~ 3/5/10/20/30MHz
信号源位元淮: 10mV ~ 2V / 200uA ~ 20mA
基本阻抗量测精度 ±0.08%
自动电平控制（ALC）功能
输出阻抗25Ω/100Ω可切换
25 m至 40 M? 的宽广阻抗量测范围（10% 的量测准确度范围）
量测参数: |Z|、|Y|、θ、R、X、G、B、L、C、D、Q、DCR、ESR、Vac、Iac、Vdc、Idc 等
超快量测速度<5ms（***快）
开路/短路/负载校正功能
电表模式，多步列表模式，扫图分析模式
电表模式下***多可选择四个元件参数,电感值及DCR值可同时量测和显示
自动元件分类: 比较器功能及Handler接口BIN分类功能
可储存32组多步列表程序到内部记忆体裡，每组可以编排16个测试步骤
USB/ LAN/ GPIB/ RS232接口,实现快速自动化与资料存取功能
可选购PC连线数据分析软件
7吋 800*640, TFT LCD彩色萤幕
超轻量设计：365*145* 360mm，3kg
***功耗<30W，无风扇设计，零噪音

阻抗分析仪6630
参数量测范围
测试频率 6630-03,6330-03G 10Hz ~ 3MHz
  6630-05,6330-05G 10Hz ~ 5MHz
  6630-10,6330-10G 10Hz ~ 10MHz
  6630-20,6330-20G 10Hz ~ 20MHz
  6630-30,6330-30G 10Hz ~ 30MHz
  ***小分辨率 10mHz, 6位元频率输入
  准确度 ± 0.01％
基本测量准确度 ± 0.08%
AC 量测 测试信号电压范围  10mV - 2Vrms
  电压***小分辨率 1mV
  准确度 ALC ON：10％ * 设定电压 ±2mV
ALC OFF：6％ * 设定电压 ±2mV
  测试信号电流范围 200μA - 20mArms
  电流***小解析度 10μA
  准确度 ALC ON：10％ * 设定电流 ± 20μA
ALC OFF：6％ * 设定电流 ± 20μA
测量时间 (***快) <5ms
输出阻抗 可切换25Ω、100Ω (标称值)
测试参数 |Z|(阻抗)、|Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因数)、Q(品质因数)、DCR(直流电阻) 、C(电容)、 Vdc-Idc(直流电压电流)、ESR(等效串联电阻)
测量模式 Meter 模式、图形扫描*，多步列表  *图形扫描为G系列机型功能
校准功能 开路、短路、负载
等效电路 串联、并联
多步列表测试 ***多600个测试步骤
PC LINK/CPK报表环境 选件
内部储存记忆体 100组LCR仪器设定文件
外部USB记忆体 LCR仪器设定文件、GIF图像、测试数据
介面 I/O 介面 HANDLER
  串列通讯介面 USB、RS232
  并行通讯介面 GPIB
显示器  7.0”TFT, 800x480彩色萤幕
操作环境  温度: 10℃ ～ 40℃, 湿度: ≦90%RH
电源要求 电压 90V ～ 264Vac
  频率 47Hz ~ 63Hz
功耗 低功耗设计：***大30W (标称值)
体积 W*H*D 365x145x360 (mm)
重量 超轻量设计：3 (kg)
阻抗分析仪6630
参数量测范围
|Z|, R, X, DCR ± 1.000000 a? to 999.9999E?
｜Y｜ G B ± 1.000000 aS to 999.9999ES
C ± 1.000000 aF to 999.9999EF
L ± 1.000000 aH to 999.9999EH
D ± 0.0000001 aF to 9.999999
Q ± 0.01 to 99999.99
Θ ± 0.0001 deg to 180.0000deg
Δ% ± 0.0001 % to 999.9999 %
阻抗分析仪6630
测试功能 - 应用范围
介电质材料 塑胶、陶瓷、印刷电路板的电容率和损耗正切评估
被动元件 电容器、电感器、电阻器、变压器、陶瓷谐振器
半导体元件 变容二极体之 cv 特性分析、二极体
其他元件 电路板上的元件阻抗评估
