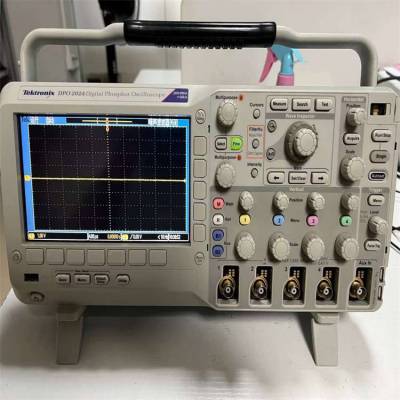

原装Tektronix 泰克DPO2024示波器DPO2024B原装Tektronix 泰克DPO2024示波器DPO2024B

类型 数字示波器 品牌 泰克Tektronix

型号 DPO2024 通道数 4

带宽 200 MHz（MHz） 采样率 1GS/s（GS/s）

记录长度 1 M（k） 波形捕获率 1GS/s（wfms/s）

外形尺寸 5.3 英寸(134mm)（mm） 重量 3.6（kg）

是否提供加工定制 否 规格 DPO2024

商品名称 ：TektronixDPO2024数字荧光示波器

商品品牌 ：美国泰克(Tektronix)

商品简介 ：DPO2024美国泰克示波器:200M带宽四通道,1M存储深度,采样 达1GS/s

数字荧光示波器MSO2000 Series  DPO2000 Series

主要特点和优点主要性能指标200, 100 MHz 带宽型号2 条模拟通道和4 条模拟通道型号16 条数字通道(MSO 系列)所有通道上1 GS/s 的采样率所有通道上1 M 点的记录长度5,000 wfm/s 的zui大波形捕获速率 成套触发简便易用功能Wave Inspector 控制功能，轻松导航和自动搜索波形数据FilterVuTM可变低通滤波器，可以去掉不想要的信号噪声，同 时捕获高频事件29 种自动测量和FFT 分析，简化波形分析TekVPI 探头接口支持有源探头、差分探头和电流探头，自 动定标和确定单位7 英寸(180 mm) TFT-LCD 宽屏彩色显示器体积小，重量轻- 仅厚5.3 英寸(134mm)，仅重7 磅14 盎 司(3.6 公斤)连接能力前面板上提供了USB 2.0 主机端口，迅速简便地存储数据 后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge 的打印机选配10/100 以太网端口，用于联网和视频输出端口，把示 波器显示画面导出到监视器或投影仪上选配串行触发和分析
功能I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自动串行 触发、解码和搜索选项混合信号设计和分析(MSO 系列)自动触发、解码和搜索并行总线多通道建立时间和保持时间触发多功能混合信号设计调试工具MSO/DPO2000 系列混合信号示波器提供了高达200 MHz 的 带宽和1 GS/s 的采样率，以入门级提供了的调试功 能。它为分析模拟信号和数字信号提供了多20 条通道，可 以迅速找到和诊断复杂设计中的问题。MSO/DPO2000在所有 通道上标配1M点的深记录长度，可以捕获长信号活动窗口，同 时保持精细的定时分辨率。泰克MSO/DPO2000系列示波器Wave Inspector控制功能可 以迅速导航波形，自动进行串行总线和并行总线分析，为您提 供了所需的多功能工具，简化和加快了复杂设计的调试工作。完善的功能加快每个调试阶段的工作速度从迅速发现和捕获异常事件，到搜索波形记录找到事件及分析 事件特点和设备行为，MSO/DPO2000系列提供了一套强大的 功能，加快了每个设计调试阶段的工作速度。

发现－5,000 wfm/s的波形捕获速率zui大限度地提高捕获难检毛刺 和其它偶发事件的概率。

发现如果想调试设计问题，先必须知道存在问题。每个设计工程 师都要用大量的时间查找设计中的问题，如果没有合适的调试 工具，这项任务耗时
长、非常麻烦。MSO/DPO2000系列提供了业内 信号查看功能，可以 迅速了解设备的实际操作。5,000wfm/s的波形捕获速率可以迅 速查看毛刺和其它偶发瞬态信号，揭示设备问题的真正特点。 带有辉度等级的数字荧光显示器通过 发生频率较高的信号 区域，来显示信号活动的历史信息，从而以可视方式显示异常

事件的发生频次。

捕获－触发经过RS-232 总线的特定发送数据包。一套 触 发功能(包括特定串行数据包内容触发) 您可以迅速捕获感兴趣 的事件。

捕获发现设备问题只是一步，在发现设备问题后，您必须捕获感 兴趣的事件，以确定根本原因。MSO/DPO2000系列提供了一套 触发功能，包括矮脉冲 触发、逻辑触发、脉宽/毛刺触发、建立时间/ 保持时间违规触 发、串行数据包触发和并行数据触发，帮助您迅速找到事件。 由于高达1 M点的记录长度，您可以在一次采集中捕获许多感 兴趣的事件，甚至包括数千个串行数据包，以进一步进行分析， 同时保持高分辨率，放大精细的信号细节。从触发特定数据包内容到自动以多种数据格式解码，MSO/ DPO2000 系列为 的串行总线提供了集成支持，包括I2C、 SPI、CAN、LIN 和RS-232/422/485/UART。能够同时解码 多两条串行总线和/ 或并行总线，意味着您可以迅速了解系统 级问题。为进一步帮助您调试复杂的嵌入式系统中的系统级交互， MSO2000 系列除模拟通道外，还提供了16 条数字通道。由于 数字通道集成到示波器中，您可以触发所有输入通道，自 动实现所有模拟信号
