价 格
订货量
￥3000.00
1 - 2
￥2800.00
3 - 4
￥2600.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥5
| 是否进口：否 | 产地：日本 | 加工定制：否 |
| 品牌：ADCMT/爱德万 | 型号：R3767BH | 测量范围：R3767BH |
| 测量精度：R3767BH | 产品用途：R3767BH | 产品特性：网络分析仪 |
| 可售卖地：全国 |

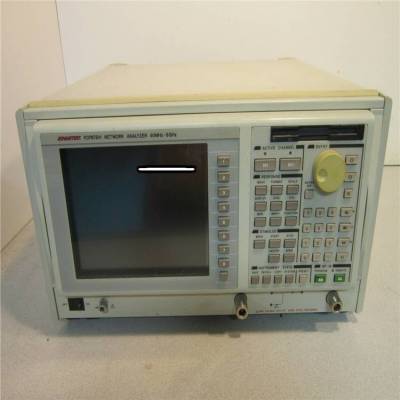

Advantest R3765BH 3G矢量网络分析仪|爱德万网络分析仪|40MHz至3.8GHz
特点
·R3765 40MHz~3.8GHz
·测量速度：0.15ms/测点
·1Hz步进
·动态范围：100dB
·内置程控器
·3个测试端口
Number of measurement channels | modelsA/B:2 channels/4 traces |
Measurementsettings | |
R376***H/ R3767AH | A/R,B/R,A/B,A,B |
R3765BH/ R3767BH | transmission,reflection |
R3765CH/R3767CH | S11,S12,S21,S22,S11&S21，S22—S12 |
Display formats | log/lin amplitude,phase,groupdelay,real and imaginary part Z R,X Y G,B |
Smith chart | marker display for log/lin amplitude,phase,realand imaginary part,R+JX,G+JB, |
Polar coordinates | markerdisplay for log/lin amplitude,phase,real and imaginary part |
Signalcharacteristics | |
Frequency range,resolution | 40MHzto 3.8（8）Ghz,1Hz |
with option20 | up to 20Mhz |
Accuracy（25±5℃） | 0.01dB |
Accuracy（50Mhz,25±5℃） | 0.5dB |
Frequency response（25±5℃） | 2dB（Vpp） |
Impedance | 50Ω |
Signa purity | |
Harmonic distortion | |
Nonharmonic distortion | |
Phasenoise | （-85dBc+20log（f/40MHz））dBc |
Sweep characteristics | |
Parameters | frequency,level |
Range | full frequencyrange or full level range depending on model |
Sweep mode | linear frequency or level sweep;user-defined |
Sweep time | 0.15ms/testpoint with normalization |
Testpoints | 3,6,11,21,51,101,201,301,601,801,1201 |
Trigger | continuous,single,external |
Receiver characteristics | |
Input | N connector,50Ω |
Maximum input level | 0dBm（model A/B） |
Noise level | withmaximum input signal |
Resolution bandwidth | 10Hzto 10kHz in 1 to 3steps |
Input crosstalk | |
R3765（ | -90dB |
Model C（2.6 to 3.8Ghz） | -85dB |
Directivity | |
-30dB | |
-26dB | |
-22dB | |
Amplitudemeasurement | |
Resolution | 0.001dB |
Accuracy | |
-10dBm,50MHz,25±5℃ | ±0.5dB |
Amplitude response | max.inputlevel-20dB |
-10 to -60dBm | ±0.05dB |
Phase measurement | ±180℃ |
Resolution | 0.01℃ |
Frequency response | ±5℃ |
-10to -50dB | ±0.3℃ |
Group-delaymeasurement | 1 ps to 250s |
Resolution | 1ps |
Display | see overviewof models |
Markers | upto 10 independent markers+delta |
Automatic searchfunction | min,max,bandwidth,etc. |
Data transfer | |
Built-inBASIC controller | provided as standard,high-speed evaluationfunctions for essential trace points through direct data access;con-trol of externaldevices via IEC/IEEE bus |
Disk drive | 3.5,720Kbyrt（DD）,1.44Mbyte（HD） |
External interfaces | 15-pinVGA |
Paraller interface | 24bit,2*TTL 8-bitoutput,2*4-bit input/output for BASIC applications; |
External reference frequency | 1,2,5,10Mhz gt;0dBm |
