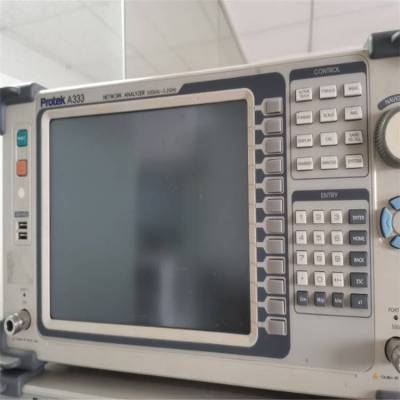

韩国兴仓Protek A333 网络分析仪

Protek A333 - 矢量网络分析仪(3.2GHz)
频率范围300kHz到3.2GHz 频率分辨率1mHzIF带宽设置1Hz到30kHz
功率范围-45dBm到+10dBm功率精度±1.0dB显示10.4英寸 TFT彩色液晶(800x600)触摸屏
用户界面USB2.0, 以太网, 键盘, 鼠标, 打印机, 视频
测量性能
测量参数：S11,S21,S12,S22
测量通道数量：大到16个立的逻辑通道, 一个逻辑通道被定义为某一激励信号设置, 如频率范围, 测试点数,功率等每个逻辑通道在屏幕上作为立的通道窗口显示
数据跟踪：大到16个数据迹线显示在各自的通道窗口上, 一个数据迹线显示被测器件的某一参数,如S参数,时域响应,输
入功率响应
存储跟踪：16个数据迹线的每一个都能将当前值保存到存储器用于比较.
数据显示格式：对数幅值,线性幅值,相位,延长相位,群延迟, 驻波比实部,虚部,史密斯圆图,极坐标
数据标记：每个迹线大到16个标记.对增量标记操作可应用参考标记, 史密斯圆图支持5种标记格式: 线形幅值/相位,对数幅值/相位,实部/虚部,R + jX 和 G + jB。极坐标支持3种标记格式:线形幅值/相位,对数幅值/相位, 实部/虚部

标记功能
标记搜索:搜索大值,小值,峰值,左峰值,右峰值,目标值,目标左值,目标右值,带宽参数
标记搜索附加特性:搜索范围设置: 特定值跟踪或单一操作搜索功能
通过标记设置参数:通过标记的激励值设置开始、停止、中心频率, 通过标记的响应值设置参考电平
扫描特性
扫描测量点数:用户自行设置 2 到 10001
扫描类型:当激励功率为固定值时：线性扫描, 对数扫描; 分段扫描当频率为固定值时：线性功率扫描
分段扫描特性:在几个立的用户定义的分段内频率扫描。应为每个分段设置频率范围, 扫描点数, ,源功率和IF带宽
功率:源功率 -45到+10dBm 精度0.05dB,在频率扫描模式中功率斜率可设置到高2dB/GHz去补偿连接线中高频衰减
扫描触发:触发模式：连续, 单次, 保持 触发源：内部, 手动, 外部
迹线功能
迹线显示:数据迹线, 存储器迹线或数据和存储器迹线同时显示
迹线数学:通过数学运算更改数据迹线：对被测复杂值和存储器数据进行加, 减, 乘, 除
自动刻度:自动选择刻度和基准值具有***显示迹线
电延迟:在低损耗测试设置中,将校准面移动,对延迟补偿。被测器件线性相位的偏离测量时的电延迟补偿。
相位偏移:相位偏移度数
统计:计算和显示数据迹线的平均值, 标准偏差, 峰-峰偏差

其他特性
熟悉图形用户界面:基于Windows 操作系统的图形用户界面,了用户快捷和容易的仪器使用
分析仪控制:使用个人电脑
图表打印/储存:预览, 存储和打印可通过MS Work, Windows 图象浏览器或分析仪打印向导来完成
编程功能:COM/DCOM 自动控制
测量范围
阻抗: 50Ω(75Ω)
测试端口连接器: N-type, female
测试端口数量: 2
频率范围: 300kHz to 3.2GHz
全部连续波形频率精度: ±5×10
频率分辨率: 1mHz
测量点数: 2 to10001
IF带宽: 1 Hz to 30 kHz
(以1/1.5/2/3/5/7步进)
动态范围 (IF带宽 10Hz): 130 dB ,typ.135dB

测量速度
每个点测量时间: 125μs
源到接收端口转换时间: 10ms
相对测量点数的典型扫描时间
测量点数: 51 201 401 1601
开始 300kHz, 停止 10MHz, IF带宽 30kHz
未校正: 13ms 52ms 104ms 413ms
全二端口校准: 46ms 123ms 226ms 844ms
开始 10MHz, 停止 3.2GHz, IF带宽 30kHz
未校正: 7ms 27ms 53ms 207ms
全二端口校准: 34ms 73ms 125ms 434ms

测量精度
传输测量精度（幅值/相位）
+15 dB to +5dB: 0.2dB/2°
+5 dB to -50dB: 0.1dB/1°
-50 dB to -70dB: 0.2dB/2°
+70 dB to -90dB: 1.0dB/6°
反测量精度（幅值/相位）
0dB to -15dB: 0.4dB/4°
-15 dB to -25dB: 0.1dB/1°
-25 dB to -35dB: 4.0dB/22°
迹线稳定性
迹线噪声幅值(IF带宽3kHz): 1mdB rms
温度依存(每一度的温度变化): 0.02dB

一般特性
工作温度范围: +5℃ to +40℃
存储温度范围: -45℃ to +55℃
湿度: 90% at 25℃
大气压力: 84 to 106.7kPa
电源: 100 to 240 VAC / 47 to 63Hz
功率消耗: 30W
认证: CE
尺寸: 426×22×270mm
重量: 10.6kg
测试端口输出
匹配
(无系统误差校正下): 15 dB
功率范围: -45dBm to +10dBm
功率精度: ±1.0dB
功率分辨率: 0.05 dB
谐波失真:-30dBc
测试端口输入
匹配
(无系统误差校正下) : 25 dB
大安全输入电平: +26dBm
大安全输入直流电压: 35V
噪声电平: -120dBm
(定义为本底噪声的有效值. IF带宽 10Hz)

精度提高
校准:测试设置的校准（包括仪器, 连接线, 转换器）***地增加测量的精度。校准允许对测量系统的不完整性引起的误差进行校正：系统的定向、输出源和负载匹配, 跟踪和隔离
校准方法:可以采用多种混合校准方法来提水平。其中的是全一端口校准, 和全二端口校准
反射和传输标准化:对反射和传输测量的频响误差的幅度和相位校正
全一端口校准:频响的幅度和相位校正, 对一端口反射测量定向和输出源匹配误差校正
单路二端口校准:进行反射和单路传输测量, 类似于一端口反射测量,频响的幅度和相位校正, 对反射测量的输出源匹配误差校正
全二端口校准:进行被测器件的全部的S参数矩阵测量,对反射和传输测量的频响的幅度和相位校正定向和输出源匹配和负载匹配和隔离。隔离校准可省略
定向校准(可选):定向校正附加到反射校正
隔离校准(可选):隔离校正附加到传输校正。全二端口校准中的单路二端口校准
纠错插补:当使用者改变设置, 如开始/停止频率和扫描点数, 与校准时的设置进行比较, 插补或校准推定被实行
端口阻抗转换:在50Ω端口测量的S参数能转换为在任意阻抗的测试端口被测定的值。
去嵌入:此功能允许将连接校准面和被测器件的夹具回路的作用从测量结果中算术地除去。此回路通过标准文件里的S参数距阵来描述
嵌入:此功能允许将校准面和被测器件的夹具回路虚拟集成后, 算术地模拟被测器件参数。此回路通过标准文件里的S参数距阵来描述。
S参数转换:此功能允许测量的S参数转换为如下参数：反射阻抗, 导纳, 传输阻抗和导纳, S参数的倒转
时域变换：使用Chip Z 转换将测量数据从频域转换为时域转换类型：带通, 低通冲击, 低通步进, 可进行窗口转换：小, 正常, 大
