视频图像信号发生器Chroma 22294-A

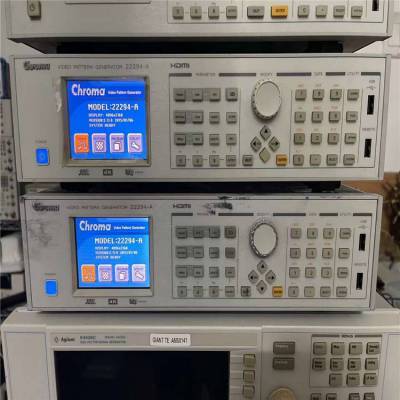

Chroma 22294-A 可编程视频信号图形产生器具 备各种视频标准类比/数位信号输出功能，内建 高速绘图核心可提供各种解析度显示设备标准检 测信号与图像，符合现今及未来各种多媒体显示 器产业研发与测试应用需求。

本产品支援高解析多媒体数位影音传输介 面HDMI V1.4b规范，其主要特点：

支援4K x 2K超高解析度

数位介面HDMI支援至300MHz，DV I支援至 330MHz(Dual link)，类比介面RGB信号支援300MHz，高频宽信号输出能力可支援***4K x 2K超高解析度显示设备检测。

视频图像信号发生器Chroma 22294-A

3D标准格式信号输出

完整支援HDMI规范定义3D格式，内建丰富3D 检测图像，并提供使用者自行置入3D图片输出 各种3D格式功能(左右图像分开，图像档案格式 为Bitmap) 。

完整支援HDMI规范定义功能

具备HEAC(Ethernet / Audio Return Channel)/ Lipsync/HDCP/CEC/EDID等功能，并支24/30/36 位元色深(RGB或YCbCr)与***色彩标准xvYCC/ sYCC601/Adobe RGB/Adobe YCC601 。

多信号端口同时输出功能

本机具备4组HDMI输出端口，支援多种信号 端口同时输出能力，符合现今多输入端口显 示设备测试应用需求。类比信号方面本机提 供RGB(BNC/D-Sub)与色差信号(YPbPr/D-Terminal) ，可输出各种标准信号格式供传统类比介面检测 使用。在数位DVI输出信号，其点频率zui高可达 330MHz，且支援双通道HDCP，适用于高解析度 显示器检测。

在TV输出信号规格方面，22294-A可输出符合 NTSC、PAL、SECAM规范信号，支援CVBS与Y/C 分离信号格式，提供BNC/S-Video/SCART输出端 口。并可支援电视的特殊功能测试，如隐藏式字 幕 (Closed Caption) 、频道锁码 (V-chip)和电传文 讯(etext) 。

Chroma 22294-A采用全彩式图形化介面及超大容 量的储存记忆体，并内建多种特殊测试图像，如 ：xvYCC、HDCP、E-EDID、Deep color、CEC 、 Lipsync及中国高清检测图像等，提供使用更简 易快速的测试判定，可有效节省时间，提升产能 达到成本控制。另外使用者除了可单机透过面板 编辑外，亦可利用远端遥控器取代或搭配应用软 体VPG Master自行编辑各种测试程序及参数，其 简易操作介面及完整测试功能将可适用于所有视 讯及相关产业之研究开发、生产测试或品质验证 应用。

主要特点：

*HDMI TMDS Clock 支援至300MHz
*支援4K x 2K 24/30Hz输出
*支援1080p 120Hz输出
*支援1080p 3D格式Side-by-Side(Full) /Frame Packing
* 符合HDMI 1.4b 标准
*支援24 / 30 / 36位元色深
*3D 标准格式输出
* ARC 音频回溯功能
*HEC 网路测试功能
*色域标准sYCC601 / Adobe RGB / Adobe YCC601 / xvYCC
*4个 HDMI port 输出
* 类比RGB频率 300MHz
*数位 DVI频率 330MHz
*支援 HDCP功能
*S-Video / CVBS / SCART / RGB /色差端子 / D端子
* NTSC / PAL / SECAM 信号
*EDID 读出/写入/比对/分析
*光纤 / 同轴音频输入 (SPDIF)
*支援图形动态位移功能 (Scrolling)
*内建中国高清标准检测图像 / 3D测试图像
*ESD保护电路
*前方USB及控制介面
*图形化操作编辑介面

选型指南

型号       描述

22294-A    视频信号图形产生器

A222906    IR 遥控器
A240001   远端控制盒
