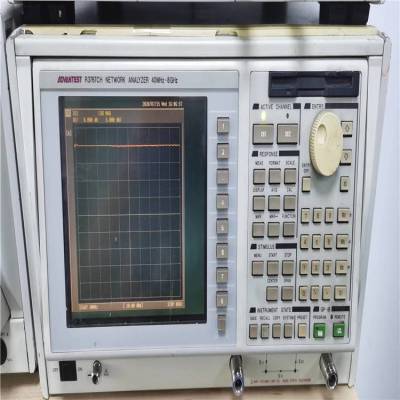

ADMCT爱德万R3767CH 网络分析仪

R3767系列8GHz网络分析仪能够快速和 地测量幅度、相位、群延迟和阻抗。测量的频率范围为
40MHz~8GHz。由于它具有 高速信号处理结构，R3767系列网络分析仪可以进行10kHz RBW（IF带宽）的
0.25ms/点的快速测量。R3765系列可应用于生产线或工程中。系列包括三种型号：A型（基本型），B型（内
置电桥）和C型（内置S参数测试装置）。
R3767CH
R3767CH系列采用 的分析仪功能和容易读数的7.8英寸大TFT彩色LCD显示，所以很容易进行数据比较
和模式分析。内置的BASIC控制器功能、并行I/O功能和条码输入功能，使它很容易完成测量、分析和评估以
及建立一个高速ATE（自动测试装置）系统。因此，R3767系列在使用标准FDD格式（720K，1.2M和1.44M字节
）和内部标准SCPI指令的情况下，非常适合作为系统组成部分。

R3767CH
用于特定场合的三种类型：
A型：基本型
B型：内置电桥型
C型：内置S参数测试装置
高速扫描
0.15毫秒/点（带有标称校准）
高速测量：0.15毫秒/点
具有4通道和8迹线的多功能显示
100dB宽动态范围
对于扫描中不同RBW和输出电平的标准程序扫描功能
R3767CH
针对不同应用的可选择 系统
根据你应用需要可以从R3767系列中选择出 型号。
R3767CH
A型提供了内置信号隔离器和两个输入终端，可同时进行两个器件的测量。将A型连接到选件双工器测试
装置上，它可以用在手提电话前部，用三个端口（AND、RX和TX端口）进行双工器测量。当作为选件功放测试
装置的组成部分时，主机可以修正并可同选件VIGs连用，这样手提电话的功放就可以测量了。在这种情况下
，A型可以满足多种应用场合。
B型装有功分器和SWR电桥，能够同时测量传输和反射。当使用B型时，通过校准1口就可实现高精度测量。
C型装有S参数测试装置，这种装置提供了功分器和两个SWR电桥以及一个用于正向/反向转换的半导体转
换开关。在自动反向模式中，C型可以高精度测量正向特性（S11和S21）和反向特性（S22和S12）。
R3767CH
作为系统的组成成分
32字×8行的荧光屏显示
R3767CH
应用
7.8英寸TFT彩色LCD
R3767CH
0.15ms/点的高速扫描
在电介质滤波器、SAW滤波器、隔离器、环行器、功率放大器、天线和其它电子元件的生产线的测量系统
中，总产量是一个至关重要的参数。R3767系列能够实现0.15ms/点（10kHz RBW和归一化校准）或0.25ms/点
（10kHz RBW和2端口校准）的扫描速度。

R3767CH
具有4通道和8迹线的多功能显示
由于具有4通道和8迹线显示功能，R3767C系列能够在直角坐标和极性坐标中用Smith圆图对2端口器件的四
个S参数（S11，S21，S22和S12）同时进行显示，这样就便于对测量数据进行快速分析。而且，具有TFT彩色
LCD的R3767系列网络分析仪通过使用重叠数据显示和限制线功能可以对数据进行识别。
R3767CH
100dB宽动态范围
作为信息和通讯设备用于窄带和高频测量时，它内部装有用于测量电介质和SAW滤波器的更高、更真实性
能指标的指令。R3767系列的100dB宽动态范围（10Hz RBW）非常适合于测试这类电子元件，例如测量通常的
波纹和阻带的失真信号。
R3767CH
针对不同RBW和输出电平的标准程序扫描功能
程控扫描功能可以设置扫描频率以及改变分辨率带宽和输出电平。在测量滤波器特性时，通过改变分辨
率带宽和输出电平可以实现通带和阻带中的更快速和更 的特性测量。
